Băng tải con lăn có 5 loại phổ biến. Đó là con lăn tự do, truyền động xích, con lăn motor, con lăn cong và xếp gọn di động. Loại tự do hợp hàng nhẹ trên tuyến ngắn. Loại truyền động hợp hàng nặng trên tuyến dài. Muốn chọn đúng, hãy xác định đáy hàng, tải trọng và hình dạng tuyến trước.
Chọn sai loại sẽ gây kẹt hàng, tiếng ồn và chi phí bảo trì cao. Bài này giải thích từng loại băng tải con lăn bằng ví dụ cụ thể. Bạn cũng có sáu bước chọn và một bảng chọn nhanh theo tình huống. Các con số kỹ thuật trong bài là mức tham khảo. Hãy thử với hàng thực tế trước khi chốt thiết kế.
Băng tải con lăn công nghiệp trong nhà xưởng
Băng tải con lăn có những loại phổ biến nào?
Hệ con lăn chia được theo ba tiêu chí. Tiêu chí thứ nhất là cách truyền động. Tiêu chí thứ hai là hình dạng tuyến. Tiêu chí thứ ba là kết cấu và vật liệu. Bảng dưới đây tóm tắt các loại hay gặp tại nhà máy và kho hàng.
|
Nhóm |
Loại |
Đặc điểm chính |
|---|---|---|
|
Theo truyền động |
Con lăn tự do |
Không dùng điện, hàng chạy nhờ lực đẩy hoặc độ dốc |
|
Theo truyền động |
Truyền động xích |
Motor kéo xích để các con lăn quay đồng loạt |
|
Theo truyền động |
Con lăn motor |
Motor đặt trong lòng con lăn, điều khiển theo từng vùng |
|
Theo tuyến |
Thẳng, cong, nghiêng |
Chọn theo mặt bằng và hướng đi của hàng |
|
Theo kết cấu |
Xếp gọn di động |
Kéo giãn khi dùng, thu gọn khi cất |
Con lăn tự do phù hợp với trường hợp nào?
Con lăn tự do không dùng điện. Hàng di chuyển nhờ lực đẩy tay hoặc độ dốc nhẹ của khung. Một số nhà sản xuất khuyến nghị độ dốc khoảng 4 đến 5% cho dòng này. Con số đó chỉ mang tính tham khảo và cần thử với hàng thật.
Loại này hợp với thùng carton, khay nhựa và hàng nhẹ có đáy phẳng. Vị trí quen thuộc là bàn đóng gói, cuối dây chuyền và khu xếp hàng lên xe. Chi phí đầu tư thấp và bảo trì gần như không đáng kể.
Hạn chế lớn nhất là khó kiểm soát lực và tốc độ. Trên tuyến dốc dài, hàng có thể trượt nhanh và va vào nhau. Nếu cần dừng hàng đúng vị trí, bạn nên cân nhắc loại có truyền động.
Truyền động xích và con lăn motor khác nhau thế nào?
Truyền động xích dùng một motor kéo xích nối các con lăn. Cả tuyến quay cùng lúc nên hàng nặng đi đều và ổn định. Loại này hợp tuyến dài, thùng hàng nặng và dây chuyền chạy liên tục. Bù lại, bạn cần kiểm tra độ căng xích và bôi trơn định kỳ.

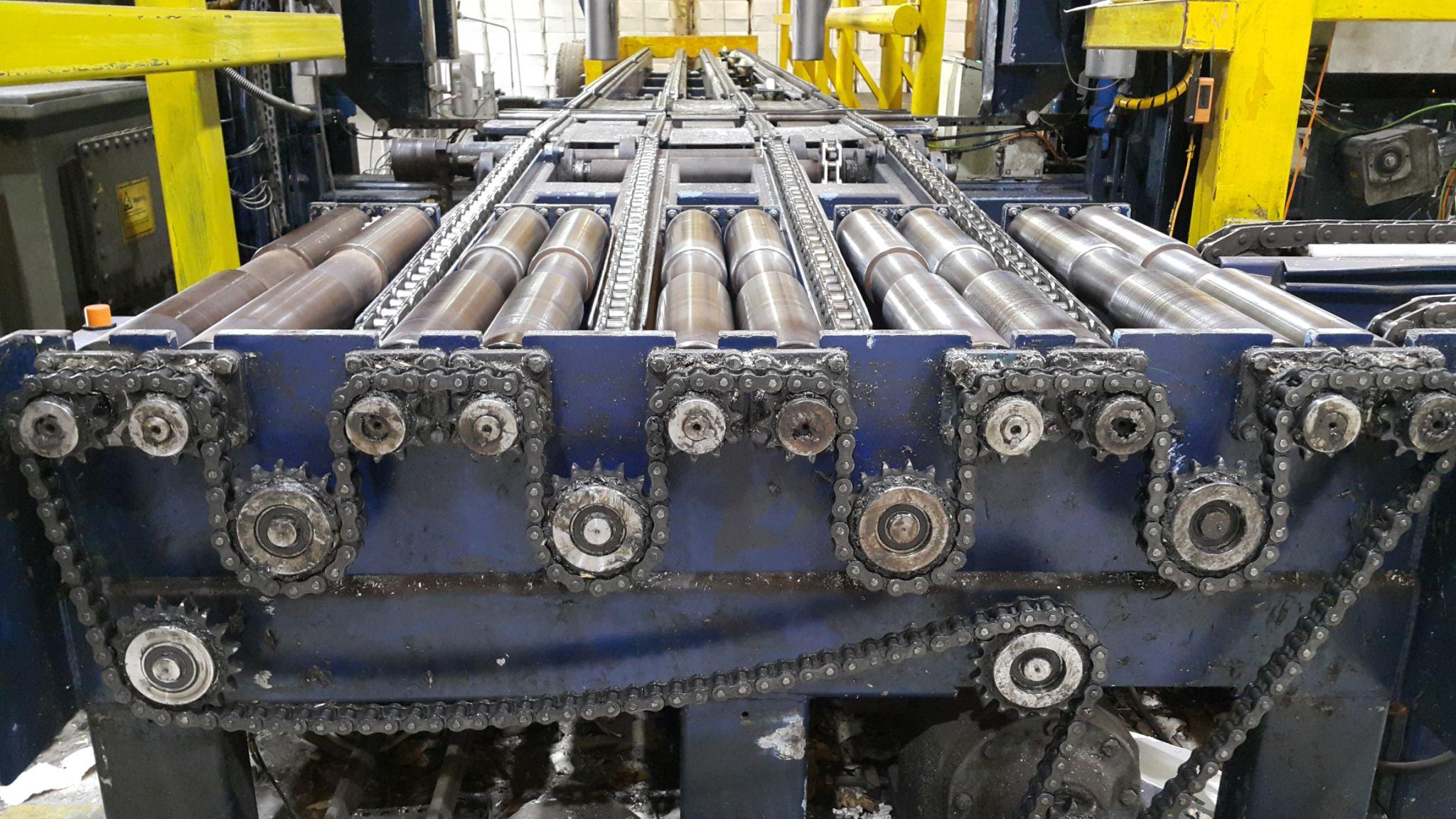

Con lăn tự do và băng tải con lăn truyền động xích
Con lăn motor đặt động cơ ngay trong lòng con lăn. Thiết kế điện áp thấp thường chỉ cấp điện cho một vùng ngắn. Nhờ vậy bạn dừng và cấp hàng theo từng vùng dễ dàng. Tuyến cũng chạy êm và ít phải bảo trì.

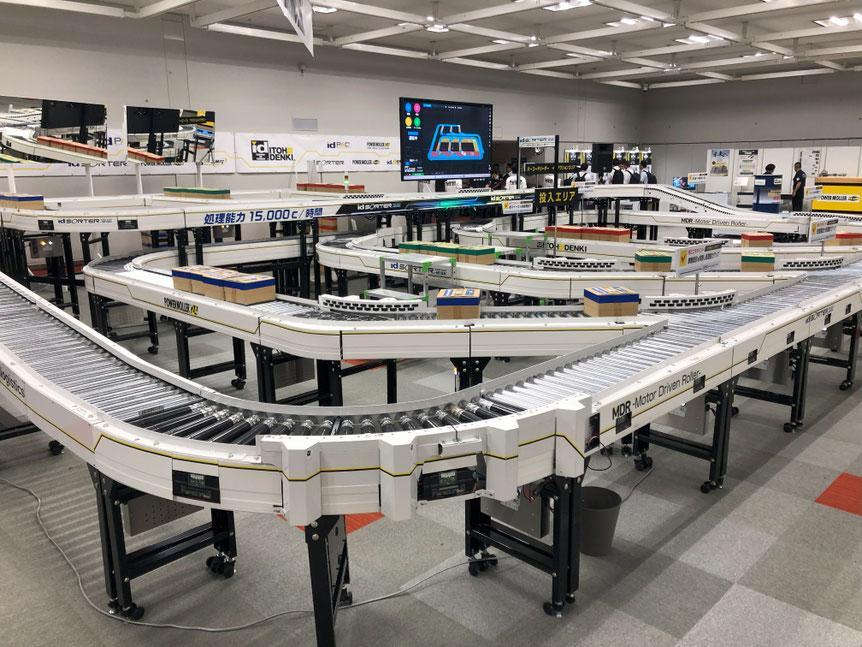

Băng tải con lăn motor MDR điều khiển theo từng vùng
Tốc độ của con lăn motor thường thấp hơn truyền động xích. Chi phí ban đầu cũng cao hơn. Đổi lại, bạn tiết kiệm nhân công và kiểm soát hàng tốt hơn về lâu dài.
Băng tải con lăn cong dùng ở vị trí nào?
Đoạn cong giúp đổi hướng hàng ở góc khuất của nhà xưởng. Nó cũng tiết kiệm diện tích so với việc làm hai tuyến thẳng nối nhau. Tiêu chuẩn TCVN 5190:1990 quy định các góc lượn 30, 45, 60 và 90 độ. Bán kính danh nghĩa trong tiêu chuẩn chạy từ 630 đến 4000 mm.
Trong đoạn cong, hàng dễ bị lệch hướng. Con lăn côn có hình thuôn giúp giữ hàng đi đúng đường cong. Đoạn cong cần lắp chính xác hơn đoạn thẳng. Bạn nên cho nhà cung cấp biết kích thước hàng nhỏ nhất và lớn nhất đi qua khúc cua.

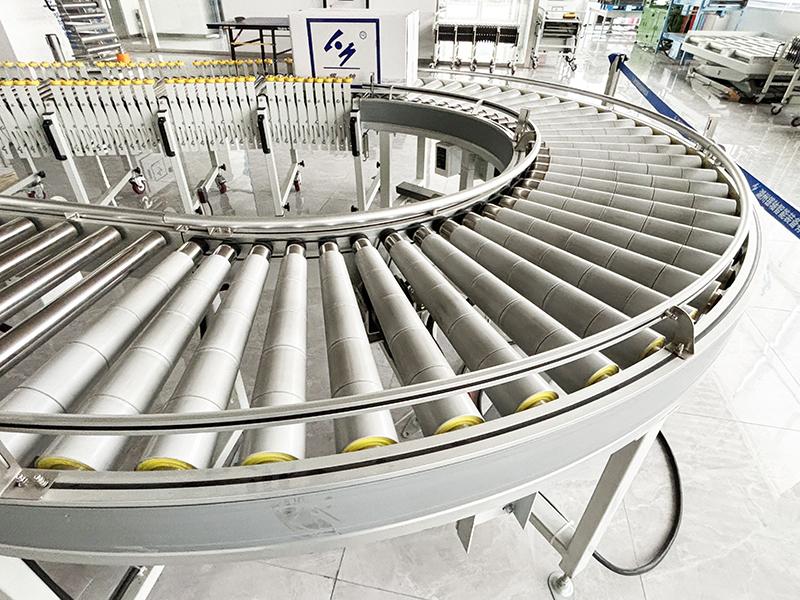

Băng tải con lăn cong 90 độ dùng con lăn côn
Loại xếp gọn di động hợp với ai?
Loại xếp gọn có khung kéo giãn như xếp đàn. Khi cần, bạn kéo dài ra để bốc dỡ hàng. Dùng xong, bạn thu gọn và đẩy sang chỗ khác. Kiểu này hợp kho có mặt bằng thay đổi, khu bốc dỡ container và nhu cầu tạm thời.
Khung của loại này thường nhẹ hơn khung cố định. Vì vậy tải trọng cho phép thường thấp hơn. Hãy xác nhận tải tối đa với nhà sản xuất trước khi mua.

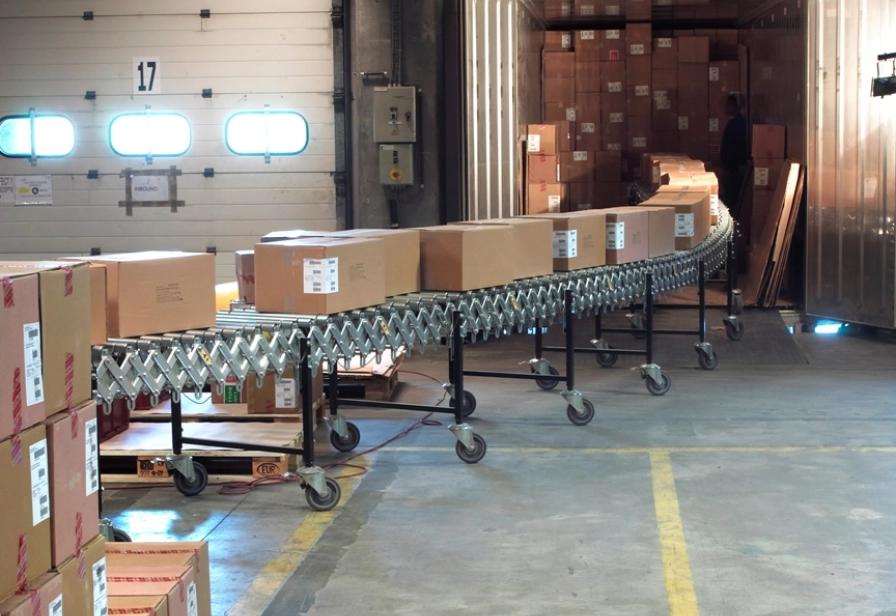

Băng tải con lăn xếp gọn di động trong khu vực bốc dỡ
Nên chọn vật liệu con lăn nào cho đúng môi trường?
Vật liệu con lăn quyết định tải trọng, độ bền và độ ồn. Bảng sau so sánh bốn vật liệu phổ biến.
|
Vật liệu |
Ưu điểm |
Hạn chế |
Hợp với |
|---|---|---|---|
|
Thép mạ kẽm |
Chịu tải lớn, giá hợp lý |
Dễ gỉ nếu môi trường ẩm |
Kho, đóng gói, logistics |
|
Inox |
Chống ăn mòn, dễ vệ sinh |
Giá cao hơn |
Thực phẩm, dược phẩm |
|
Nhựa PVC, PP, POM |
Nhẹ, êm, không gỉ |
Tải thấp hơn kim loại |
Hàng nhẹ, tự động hóa quy mô vừa và nhỏ |
|
Bọc cao su |
Ma sát lớn, giảm chấn |
Lớp bọc mòn theo thời gian |
Tuyến nghiêng, hàng dễ vỡ như kính, gốm sứ |
Ngoài vật liệu, hãy xem vỏ con lăn và vòng bi. Một số nhà cung cấp khuyến nghị vỏ dày từ 2 mm trở lên. Vòng bi nên có phớt chắn bụi và hơi ẩm.
Cách chọn đúng loại theo 6 bước
Bước 1. Ghi rõ đặc điểm của hàng
Hàng đi trên con lăn cần có đáy phẳng và đủ cứng. Đáy phải bắc qua khe giữa hai con lăn mà không võng. Hãy ghi chiều dài, chiều rộng, chiều cao và khối lượng của hàng. Đừng chỉ ghi trọng lượng lớn nhất.
Hãy thử bằng mẫu biên. Đó là kiện nhỏ nhất, lớn nhất, nhẹ nhất và nặng nhất. Thêm cả kiện có đáy biến dạng hoặc dán băng keo nổi. Thiết kế chạy tốt với kiện trung bình vẫn có thể kẹt ở nhóm kiện đặc biệt.
Bước 2. Tính bước con lăn
Bước con lăn là khoảng cách giữa tâm hai con lăn liền kề. Nguyên tắc từ tiêu chuẩn là mọi lúc đều có ít nhất ba con lăn đỡ hàng. Ví dụ, kiện dài 300 mm cần bước con lăn không quá 100 mm. Bước quá thưa làm hàng chúi, rung hoặc kẹt.
Bước 3. Chọn đường kính và tải trọng
Tiêu chuẩn TCVN 5190:1990 có dãy đường kính con lăn trụ gồm 32, 42, 50, 60, 63,5, 76, 89, 108, 133 và 159 mm. Đường kính lớn thường chịu tải cao hơn. Tuy vậy, cùng đường kính 50 mm, tải chịu được vẫn khác nhau theo độ dày vỏ, trục và vòng bi. Hãy hỏi rõ tải tĩnh và tải động của từng con lăn.
Bước 4. Quyết định tự do hay có truyền động
Hãy dùng ba câu hỏi để quyết định.
- Hàng nhẹ, tuyến ngắn và có người đẩy: chọn con lăn tự do.
- Hàng nặng, tuyến dài, chạy liên tục: chọn truyền động xích.
- Cần dừng theo vùng và tích lũy hàng: chọn con lăn motor.
Tích lũy hàng là việc cho hàng xếp chờ khi máy phía sau dừng ngắn. Nếu dây chuyền cần tính năng này, đừng chọn loại tự do.
Bước 5. Xác định hình dạng tuyến
Hãy vẽ sơ đồ mặt bằng và đo chiều dài thực tế. Ghi rõ đoạn thẳng, đoạn cong và đoạn nghiêng. Ghi cả vị trí cấp hàng, vị trí lấy hàng và điểm dừng. Khung băng tải cần khớp với mặt bằng, không bắt mặt bằng chạy theo khung.
Bước 6. Chọn vật liệu theo môi trường
Kho khô dùng được thép mạ kẽm. Khu chế biến thực phẩm nên chọn inox. Dây chuyền cần yên tĩnh có thể cân nhắc con lăn nhựa. Tuyến nghiêng hoặc hàng dễ vỡ hợp con lăn bọc cao su. Nếu có hóa chất hoặc nhiệt độ cao, hãy báo trước để chọn vật liệu chịu được.
Bảng chọn nhanh theo tình huống
|
Tình huống |
Loại gợi ý |
Lý do |
|---|---|---|
|
Bàn đóng gói, thùng carton nhẹ |
Con lăn tự do, thép mạ kẽm |
Đơn giản, chi phí thấp |
|
Tuyến dài, thùng nặng, chạy liên tục |
Truyền động xích |
Cả tuyến quay đều, tải ổn định |
|
Cần dừng theo vùng, tích lũy hàng |
Con lăn motor |
Điều khiển từng vùng, chạy êm |
|
Góc khuất, kho hẹp |
Đoạn cong, con lăn côn |
Đổi hướng mà không tốn diện tích |
|
Bốc dỡ container, kho thay đổi |
Xếp gọn di động |
Kéo giãn và thu gọn nhanh |
|
Thực phẩm, dược phẩm |
Con lăn inox |
Chống ăn mòn, dễ vệ sinh |
|
Hàng dễ vỡ, tuyến nghiêng |
Con lăn bọc cao su |
Tăng ma sát, giảm chấn |
Những sai lầm thường gặp khi chọn là gì?
- Chọn theo kiện trung bình, bỏ qua kiện nhỏ nhất và nặng nhất.
- Cho hàng đáy mềm như bao tải hoặc túi đi trên con lăn.
- Đặt bước con lăn quá thưa so với chiều dài kiện.
- Dùng con lăn tự do cho tuyến dốc dài mà không tính việc kiểm soát tốc độ.
- Chỉ so giá con lăn, quên chi phí truyền động, khung và lắp đặt.
Hàng đáy mềm nên đi trên băng tải dây đai thay vì con lăn. Đây là lỗi gặp nhiều nhất khi doanh nghiệp mới làm quen với băng tải con lăn.
Cần chuẩn bị thông tin gì để nhận báo giá?
Ledotek có danh mục băng tải con lăn và nhận gia công cơ khí theo bản vẽ. Giá không cố định vì mỗi tuyến có kích thước, tải trọng và truyền động khác nhau. Để báo giá nhanh, bạn nên chuẩn bị các thông tin sau.
- Kích thước nhỏ nhất và lớn nhất của kiện hàng.
- Khối lượng mỗi kiện và số kiện đi qua mỗi giờ.
- Chiều dài tuyến, số đoạn cong và đoạn nghiêng.
- Vật liệu con lăn và khung mong muốn.
- Nguồn điện tại xưởng và tốc độ cần chạy.
- Môi trường làm việc như ẩm, bụi, hóa chất hoặc thực phẩm.
Bạn có thể gửi bản vẽ mặt bằng hoặc ảnh khu vực lắp đặt. Kỹ thuật viên sẽ đề xuất loại phù hợp và các điểm cần thử trước khi sản xuất.
Câu hỏi thường gặp
Băng tải con lăn có mấy loại?
Có 5 loại phổ biến. Đó là con lăn tự do, truyền động xích, con lăn motor, đoạn cong và xếp gọn di động. Ngoài ra còn có loại nghiêng và loại xoắn ốc cho nhu cầu riêng. Mỗi loại hợp một kiểu hàng và một hình dạng tuyến.
Con lăn tự do và truyền động khác nhau thế nào?
Con lăn tự do không dùng điện, hàng di chuyển nhờ lực đẩy hoặc độ dốc. Loại truyền động dùng motor để các con lăn quay. Loại tự do rẻ và đơn giản nhưng khó kiểm soát tốc độ. Loại truyền động đắt hơn nhưng chạy đều và dừng đúng vị trí.
Hàng nào không nên đi trên con lăn?
Hàng có đáy mềm, đáy võng hoặc dạng bao, túi không nên đi trực tiếp. Đáy không đủ cứng sẽ võng giữa hai con lăn và dễ kẹt. Bạn có thể đặt hàng lên khay cứng hoặc pallet nhựa trước. Hoặc dùng băng tải dây đai cho nhóm hàng này.
Nên chọn con lăn inox hay thép mạ kẽm?
Chọn inox khi môi trường ẩm, có hóa chất hoặc yêu cầu vệ sinh như thực phẩm, dược phẩm. Chọn thép mạ kẽm khi làm việc trong kho khô và cần tiết kiệm chi phí. Inox có giá cao hơn nhưng bền hơn trong môi trường khắc nghiệt. Thép mạ kẽm chịu tải tốt và giá hợp lý.
Bước con lăn nên chọn bao nhiêu?
Hãy chọn bước sao cho ít nhất ba con lăn đỡ hàng tại mọi thời điểm. Với kiện dài 300 mm, bước con lăn không nên vượt quá 100 mm. Bước nhỏ hơn giúp hàng ổn định nhưng tăng số con lăn và chi phí. Hãy thử với kiện ngắn nhất trước khi chốt.
Giá băng tải con lăn phụ thuộc vào yếu tố nào?
Giá phụ thuộc vào chiều dài tuyến, tải trọng, vật liệu con lăn và loại truyền động. Số đoạn cong, đoạn nghiêng và điều khiển theo vùng cũng làm giá thay đổi. Chi phí thiết kế, vận chuyển và lắp đặt tính riêng. Vì vậy cần có thông tin tuyến cụ thể mới báo giá chính xác
